  1. 02. Опасность трехфазных электрических цепей с изолированной нейтралью(в нормальном (сеть исправна) и аварийном (замыкание фазы на землю) режимах)


  2. 03. Опасность трехфазных электрических цепей с заземленной нейтралью(в нормальном (сеть исправна) и аварийном (замыкание фазы на землю) режимах)

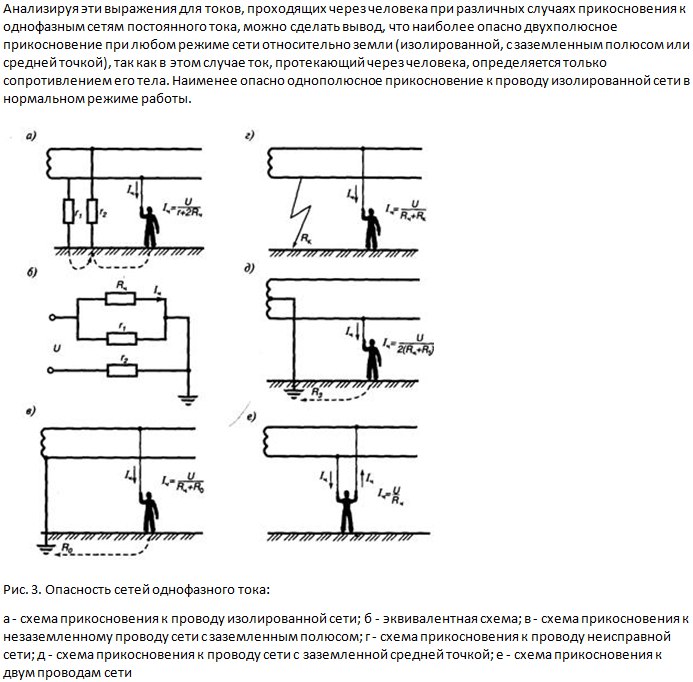

  3. 04. Опасность цепей однофазного тока (в нормальном(сеть исправна) и аварийном (замыкание фазы на землю) режимах)

  4. 05. Растекание тока в грунте при замыкании. (Как распределяется потенциал на поверхности грунта)


    .

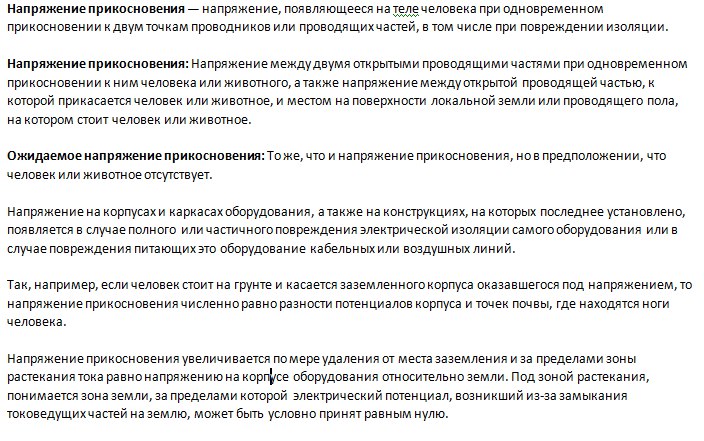

  5. 07. Напряжение прикосновения

  6. 08. Остаточный заряд.
    Всякая электрическая сеть или устройство обладают емкостью относительно земли (корпуса) и между полюсами (фазами).
    Заряд на конденсаторе, сохраняющийся некоторое время после отключения источника питания называется остаточным зарядом.
    Условия формирования цепи и последствия действия: потенциал на токоведущих частях, обусловленный остаточным зарядом емкости, может сохраняться длительное время. В случае прикосновения человека к токоведущей части возникает переходный процесс разряда емкостей через его тело.
    Аналогичный процесс, происходит также при работе в цепях с индуктивностями.
    После снятия рабочего напряжения нельзя браться за токоведущие части, предварительно не разрядив емкости.
    Защитные мероприятия: Для разряда емкостей следует присоединить провод разрядника (щупа) к заземленной конструкции (детали) и затем коснуться щупом токоведущей части. Изменять указанную последовательность операций нельзя, так как в этом случае ток разряда пройдет через тело человека.
    Схема включения человека в цепь:

    111

  7. 09. Наведенный заряд.
    Условия формирования цепи и последствия действия: наведенное напряжение — опасное для жизни напряжение, возникающее вследствие электромагнитного влияния на отключенных проводах и оборудовании, расположенных в зоне другой действующей воздушной линии или контактной сети.
    Наведенные заряды формируются на объемных металлических предметах, находящихся в зоне действия электромагнитных полей, а также под влиянием паразитных емкостных связей.

    В случае прикосновения человека к проводящим частям, на которых существует наведенный заряд, он попадает под разность наведенного потенциала и потенциала основания, на котором стоит.
    Защитные мероприятия: при работе на участках отключенных ТВЧ электроустановок для снятия наведенного потенциала они должны быть заземлены. Прикасаться к отключенным, но не заземленным ТВЧ без средств защиты не допускается. Ремонтные приспособления и оснастка, которые могут оказаться изолированными от земли, также должны быть заземлены.

  8. 10.Заряд статического электричества.
    Заряды статического электричества образуются при перемещении (трении) твердых, жидких или газообразных диэлектриков относительно других проводящих или непроводящих ток материалов.

    Заряды статического электричества генерируют высокие потенциалы.
    Условия формирования цепи и последствия действия: тело человека относительно земли имеет емкость около 200 пФ. Если он находится на изолирующем полу (линолеум), то в результате трения одежды о кожу на нем может накопиться заряд с энергией до 0,43 мДж. Отсюда из известного выражения для энергии заряженного конденсатора получаем, что значение потенциала тела относительно земли превышает 500 В; в случае прикосновения к заземленному металлическому предмету (батарея отопления, шкафчик с рабочей одеждой и пр.) человек почувствует удар током.
    Такие заряды наибольшую опасность представляют для элементов микросхемотехники при монтаже печатных плат.
    Защитные мероприятия: в рассмотренном выше примере обычно во избежание выхода их из строя жало паяльника заземляют либо на руку монтажницы надевают заземленный браслет; наиболее эффективная мера — обязательная замена одежды на хлопчатобумажную, исключающую возможность генерирования электростатического заряда.
    В общих случаях защита обеспечивается путем формирования цепей для снятия зарядов статического электричества (заземление металлоконструкций, снижение омического сопротивления изоляционных материалов путем введения в них проводящих примесей, периодического обливания изоляционных конструкций проводящими жидкостями и т.п.).

  9. 11.Электрический пробой воздушного промежутка.
    В равномерном электрическом поле (например, между обкладками плоского конденсатора) электрическая прочность воздушного промежутка равна 3-4 кВ/мм в зависимости от влажности воздуха.
    Когда человек той или иной частью тела приближается к высоковольтной ТВЧ, в воздушном зазоре также формируется электрическое поле, но это поле неравномерное. Электрическая прочность воздушного промежутка в неравномерном поле существенно ниже, она может уменьшаться до значения 4 кВ/см.
    Условия формирования цепи и последствия действия: пусть человек приблизился к ТВЧ находящейся под потенциалом 6 кВ. Потенциал тела человека равен потенциалу земли (ноль). При таком напряжении происходит электрический пробой воздушного промежутка и формируется дуговой разряд.

    При неблагоприятных условиях, когда цепь тока не прерывается, термическую травму завершает биологическое поражение током.
    При дуговом разряде (ожоге дугой) разрушаются кожные покровы, мышечная и костная ткани.
    Возникающая дуга между оборудованием и землей проходит сквозь тело человека кратковременно, но создает большие и опасные нарушения кожного покрова, костной и мышечной ткани.
    Защитные мероприятия: обеспечения недоступности токоведущих частей оборудования.

  10. 12.Условия, при которых происходит поражение человека электрическим током
    Классификация проводящих частей электроустановок:

    Токоведущая часть – проводящая часть электроустановки, находящаяся в процессе ее работы под рабочим напряжением, в том числе нулевой рабочий проводник (но не PEN-проводник).
    Открытая проводящая часть — доступная прикосновению проводящая часть электроустановки, нормально не находящаяся под напряжением, но которая может оказаться под напряжением при повреждении основной изоляции.
    Сторонняя проводящая часть — проводящая часть, не являющаяся частью электроустановки.
    Прямое прикосновение – электрический контакт людей или животных с токоведущими частями, находящимися под напряжением.
    Косвенное прикосновение — электрический контакт людей или животных с открытыми проводящими частями, оказавшимися под напряжением при повреждении изоляции.

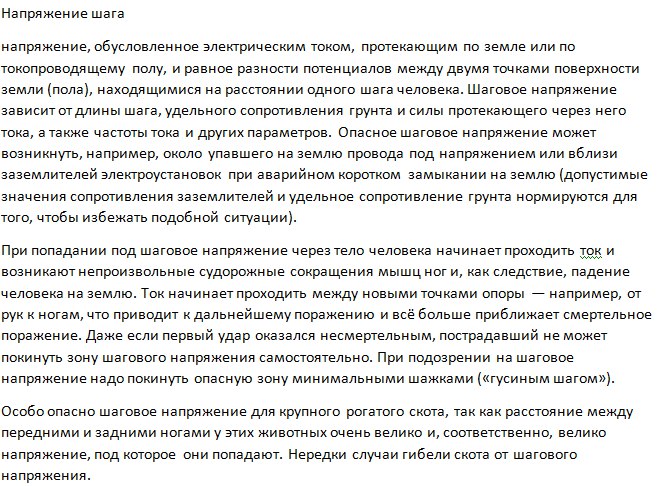

    Напряжение шага — напряжение между двумя точками на поверхности земли, на расстоянии 1 м одна от другой, которое принимается равным длине шага человека.

    Условия поражения человека электрическим током:
    • прямое прикосновение;
    • косвенное прикосновение;
    • напряжение шага;
    • электрическая дуга.
    Воздействие электрического тока на организм человека:
    • термическое;
    • электролитическое;
    • биологическое;
    • механическое (динамическое).

  11. 13. Влияние электрического тока на организм человека
    Проходя через организм, электрический ток производит 3 вида воздействия: термическое, электролитическое и биологическое.

    Термическое действие проявляется в ожогах наружных и внутренних участков тела, нагреве кровеносных сосудов и крови и т.п., что вызывает в них серьёзные функциональные расстройства.

    Электролитическое – в разложении крови и другой органической жидкости, вызывая тем самым значительные нарушения их физико-химических составов и ткани в целом.

    Биологическое действие выражается в раздражении и возбуждении живых тканей организма, что может сопровождаться непроизвольными судорожными сокращениями мышц, в том числе мышц сердца и лёгких. При этом могут возникнуть различные нарушения в организме, включая механическое повреждение тканей, а также нарушение и даже полное прекращение деятельности органов дыхания и кровообращения.

    Человеческий Организм содержит много водных и солевых субстанций. Поэтому при прямом контакте с электрическим током он становиться участником электрической цепи

    Организм человека болезненно реагирует на контакт с током более 1 мА. До этой величины воздействие считается неопасным.

    При повышении силы тока до 10 мА человек испытывает дискомфорт, начинают болезненно сокращаться мышцы.

    При электровоздействии величиной от 15 до 25 мА развиваются судороги, самостоятельно освободиться от токоведущего источника или предмета человек не способен.

    Если значения достигают от 25 до 80 мА, в результате тонических спазмов дыхательных мышц и голосовой щели наступает остановка дыхания и паралич нервного центра, отвечающего за дыхательную функцию.

    Ток, сила которого более 100 мА, нарушает коронарное кровоснабжение, способен вызвать фибрилляцию. Особенно вероятна желудочковая фибрилляция при ситуациях, если электропетля проходит через область сердечной мышцы.

  12. 14. Виды поражения электрическим током
    ЭЛЕКТРИЧЕСКАЯ ТРАВМА — это воздействие электрической энергии, вызывающее местные и общие расстройства в организме

    ЭЛЕКТРИЧЕСКИЙ ОЖОГ — повреждение поверхности тела или внутрених органов под действием электродуги или больших токов, проходящих через тело человека.

    ДУГОВОЙ ОЖОГ – воздействие на тело электрической дуги, обладающей высокой температурой (свыше 3500о С) и большой энергией. Такой ожог возникает обычно в установках высокого напряжения и носит тяжелый характер.

    ЭЛЕКТРИЧЕСКИЙ ЗНАК – четко очерченные пятна, диаметром 1-5 мм, серого или бледно-желтого цвета, появляющиеся на коже человека подвергнувшемуся действию электротока.

    ЭЛЕКТРОМЕТАЛЛИЗАЦИЯ КОЖИ – проникновение в кожу частиц металла, в следствии его разбрызгивания и испарения под действием тока – при горении электрической дуги кожа становится жесткой, шероховатой.

    ЭЛЕКТРОФТАЛЬМИЯ – воспаление наружной оболочки глаз. Это следствие воздействия на глаза электрической дуги, которая излучает весь спектр лучей – от ультрафиолетового, до инфракрасного.

    ЭЛЕКТРИЧЕСКИЙ УДАР – возбуждение живых тканей организма проходящим через них электрическим током, сопровождающиеся непроизвольными судорожными сокращениями мышц.

    ЭЛЕКТРИЧЕСКИЙ ШОК – своеобразная реакция нервной системы организма в ответ на сильное раздражения электрическим током; расстройство кровообращения, дыхания повышение кровяного давления.

  13. 15. Электрическое сопротивление тела человека в основном определяется сопротивлением кожи человека. Мышечная и жировая ткани, спинной и головной мозг, а также кровь имеют по сравненью с кожей весьма малое сопротивление.

    Повреждение рогового слоя кожи (порезы, царапины, ссадины и др. микротравмы), а также увлажнение, потовыделение загрязнение кожи различными веществами, в особенности хорошо проводящими электрический ток (металлическая или угольная пыль, окалина) значительно снижает сопротивление тела человека, что увеличивает опасность его поражения электротоком.

    Электрическое сопротивление кожи не одинаково у разных людей и даже на различных частях поверхности тела одного и того же человека. Это объясняется различной толщиной рогового слоя кожи и неравномерным распределением потовых желез.

    Сопротивление тела человека может достигать нескольких сотен КОм.

    В качестве минимального значения признается величина в 1 КОм для частоты тока 50 Гц, если площадь сопротивления тела человека с электродом находится в пределах 15 – 20 см2

  14. 16. Важнейшими факторами, влияющими на исход поражения электрическим током, являются:

    величина тока, протекающего через тело человека; продолжительность воздействия тока; частота тока; путь прохождения тока; индивидуальные свойства организма человека.

    Величина тока. В нормальных условиях наименьший ток промышленной частоты, который вызывает физиологические ощущения у человека, в среднем равен 1 миллиамперу (мА); для постоянного тока эта величина равна 5 мА.

    Переменный ток промышленной частоты силой в 15 мА и более и постоянный ток силой 60 мА и более способны вызывать явление паралича органов движения и спазмы голосовых связок, при котором становится невозможным самостоятельный отрыв пострадавшего от электродов. Следовательно, токи такой силы представляют опасность для жизни.

    Практикой установлено, что для большинства людей при прохождении тока от руки к руке максимальное безопасное напряжение составляет при сухих руках 30 В, при влажных руках 20 В, при влажной поверхности тела 10 В. Однако приведенные значения параметров тока нельзя считать предельными, пороговыми. Изучение причин электротравматизма показывает, что нередки случаи поражений электрическим током при силе от 1 до 5 мА или при напряжении менее 10 В. Наряду с этим в практике работы с электроустановками имели место случаи, когда при напряжении 10 кВ и силе тока 8—10 А электротравма не приводила к смертельному исходу. Из этого можно сделать вывод, что между величиной тока и поражающим его воздействием нельзя установить прямой зависимости так же, как нельзя установить и совершенно безопасные пороговые значения тока по напряжению и силе. Однако следует подчеркнуть, что с повышением величины тока опасность поражения увеличивается.

    Продолжительность воздействия тока. Продолжительное воздействие электрического тока с параметрами, не представлявшими первоначально опасности для организма, может привести к гибели в результате снижения сопротивления тела человека. Выше уже отмечалось, что при воздействии электрического тока на организм человека усиливается деятельность потовых желез, в результате чего влажность кожного покрова повышается, а электрическое сопротивление резко снижается. Как показали опыты, первоначально замеренное омическое сопротивление тела человека, составляющее десятки тысяч омов, снижалось под воздействием электрического тока до нескольких сотен омов.

    Таким образом, продолжительность протекания тока имеет решающее значение. Чем более длительное время человек находится под действием тока, тем сильнее будет поражение и тем меньше вероятность восстановления жизненных функций организма.

    Род тока и частота. Токи различного рода (при прочих равных условиях) представляют различную степень опасности для организма. Характер их воздействия также неодинаков. Постоянный ток производит в организме термическое и электролитическое действие, а переменный — преимущественно сокращение мышц, сосудов, голосовых связок и т. д. Установлено, что переменный ток напряжением ниже 500 В опаснее равного ему по напряжению постоянного тока, а при увеличении напряжения свыше 500 В увеличивается опасность от воздействия постоянного тока.

    Среди переменных токов различной частоты наибольшую опасность представляют токи промышленной частоты 40—500 Гц. Токи высокой частоты (500 кГц и выше) безопасны с точки зрения внутренних поражений: они не вызывают электрического удара. Однако они могут вызвать ожог и не менее опасны, чем постоянные или переменные токи промышленной частоты.

    Особенности индивидуальных свойств человека. Физическое и психическое состояние человека в момент воздействия на него электрического тока имеет огромное значение. Опасности поражения током больше подвержены лица, страдающие болезнями сердца, легких, нервными заболеваниями и т. д. Поэтому законодательством о труде установлен профессиональный отбор работников, обслуживающих электротехнические установки, в зависимости от состояния здоровья.

  15. 17. Способы освобождения пострадавшего от действия электрического тока

    1). Отключить электроустановку можно с помощью выключателя, рубильника или другого отключающего аппарата, а также путем снятия предохранителей, разъема штепсельного соединения, создания искусственного короткого замыкания на воздушной линии «набросом». Если отсутствует возможность быстрого отключения электроустановки, то необходимо принять меры к отделению пострадавшего от токоведущих частей, к которым он прикасается.

    2). При напряжении до 1000В для отделения пострадавшего от токоведущих частей или провода следует воспользоваться канатом, палкой, доской или каким-либо другим сухим предметом, не проводящим электрический ток.

    Можно оттянуть пострадавшего от токоведущих частей за одежду (если она сухая и отстает от тела), например за полы пиджака или пальто, за воротник, избегая при этом прикосновения к окружающим металлическим предметам и частям тела пострадавшего, не прикрытым одеждой. Можно оттащить пострадавшего за ноги, при этом оказывающий помощь не должен касаться его обуви или одежды без хорошей изоляции своих рук, так как обувь и одежда могут быть сырыми и являться проводниками электрического тока. Для изоляции рук оказывающий помощь, особенно если ему необходимо коснуться тела пострадавшего, не прикрытого

    одеждой, должен надеть диэлектрические перчатки или обмотать руку шарфом, надеть на нее суконную фуражку, натянуть на руку рукав пиджака или пальто, накинуть на пострадавшего резиновый ковер, прорезиненную материю (плащ) или просто сухую материю. Можно также изолировать себя, встав на резиновый ковер, сухую доску или какую-либо не проводящую электрический ток подстилку, сверток сухой одежды и т.п. При отделении пострадавшего от токоведущих частей следует действовать одной рукой.

    3). При напряжении выше 1000В для отделения пострадавшего от токоведущих частей необходимо использовать средства защиты: надеть диэлектрические перчатки и диэлектрические боты и действовать изолирующей штангой или изолирующими клещами, рассчитанными на соответствующее напряжение.

    При отсутствии средств защиты отделять пострадавшего от токоведущих частей выше 1000 В можно только после снятия напряжения.

    4). Если пострадавший от действия электрического тока находится на высоте, то, до прекращения действия электрического тока следует принять меры по предотвращению падения пострадавшего и получения дополнительной травмы

  16. 18. Первая помощь пострадавшим
    Первая помощь пострадавшим от воздействия эл.тока заключается в :
    • прекращение воздействия электротока;
    • оказание первой медицинской помощи;
    • оказание квалифицированной помощи в условиях стационара.
    В первую очередь необходимо прекратить воздействие электричества на пострадавшего путем:
    • обесточивания источника тока (выключить рубильник, выдернуть вилку из розетки, перерубить провод топором с деревянной ручкой;
    • отбрасывания пострадавшего любым деревянным, пластмассовым или резиновым предметом (не бить, а оттолкнуть или оттащить!);
    • оттаскивания пострадавшего в безопасное место.

    Пострадавший сам является проводником электрического тока. При освобождении его от тока не забудьте себя защитить! Нужно надеть резиновые галоши, перчатки или обернуть кисти рук сухой тряпкой. Под ноги желательно подложить сухую доску или резиновый коврик. Оттягивать пострадавшего от провода следует не прикасаясь к открытым частям его тела, т.е. за концы одежды. Старайтесь действовать одной рукой.
    Важно: следует помнить, что если источник тока — лежащий на земле высоковольтный провод, то приближаться к пострадавшему следует шагами, длиной в одну ступню и не отрывая стоп от земли. Это связано с тем, что при большом расстоянии от одной ноги до другой между ними возникает разность потенциалов, и спасателя тоже может ударить током.

  17. 19. Классификация помещений, в которых устанавливается электрооборудование.

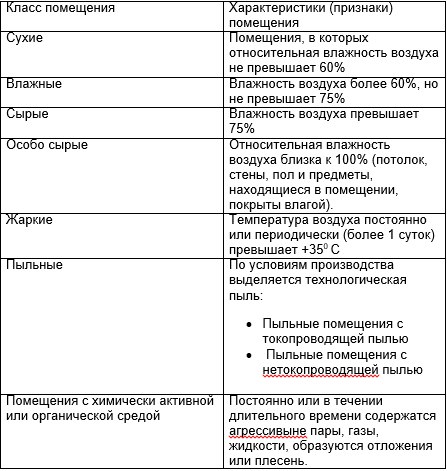

  18. 20. Классификация помещений по степени опасности поражения людей электрическим током.

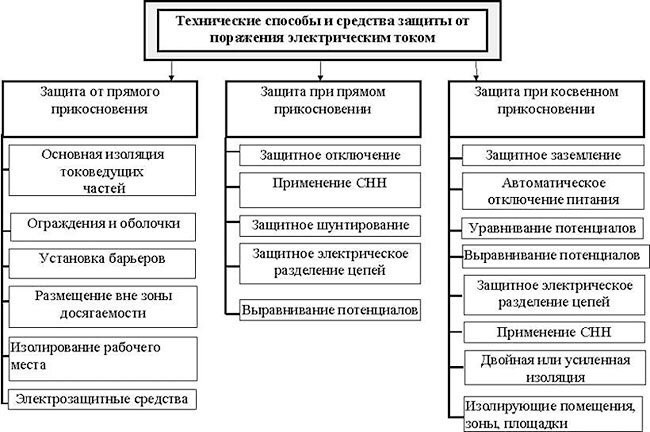

  19. 21. Основные принципы и виды защит от поражений электрическим током.

  20. 22.
    Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током:

    Условия использования в работе электроинструмента и ручных электрических машин различных классов:

  21. 23. Организационно-технические меры (защитная изоляция; ограждения токоведущих частей электрооборудывания; защита от потери внимания, ориентировки и неправильных действий).

    Технические мероприятия, выполняемые для подготовки рабочего места при работах со снятием напряжения

    1.Произвести необходимые отключения, принять меры, препятствующие подачи напряжения к месту работы, вследствие ошибочного или самопроизвольного включения коммутационной аппаратуры.

    2.На приводах ручного и ключах дистанционного управления коммутационной аппаратуры вывесить запрещающие плакаты.

    3.Проверить отсутствие напряжения на токоведущих частях, на которые должно быть наложено заземление для защиты людей от поражения электротоком.

    В электроустановках до 1000 В. для проверки отсутствия напряжения можно применять указатели двух типов: двухполюсные, работающие при активном токе – для переменного и постоянного тока и емкостные — для переменного тока.

    Не допускается применение контрольных ламп для проверки отсутствия напряжения, в связи с опасностью их взрыва при включении на междуфазным напряжением и травмировании обслуживающего персонала возникающей при этом дугой и осколками стекла.

    4.Наложить заземление, подсоединяя заземляющий провод сначала к заземлителю, а потом к токоведущим частям. (Снимается заземление в обратной последовательности).

    5.Вывесить предупреждающие и предписывающие плакаты, оградить токоведущие части, В зависимости от местных условий токоведущие части ограждаются до и после наложения заземлений.

  22. 24. Защитные средства (электрозащитные, защита от электрических полей повышенной напряженности, индивидуальные средства защиты)
    Пострадавший сам является проводником электрического тока. При освобождении его от тока не забудьте себя защитить! Нужно надеть резиновые галоши, перчатки или обернуть кисти рук сухой тряпкой. Под ноги желательно подложить сухую доску или резиновый коврик. Оттягивать пострадавшего от провода следует не прикасаясь к открытым частям его тела, т.е. за концы одежды. Старайтесь действовать одной рукой.
    Важно: следует помнить, что если источник тока — лежащий на земле высоковольтный провод, то приближаться к пострадавшему следует шагами, длиной в одну ступню и не отрывая стоп от земли. Это связано с тем, что при большом расстоянии от одной ноги до другой между ними возникает разность потенциалов, и спасателя тоже может ударить током.

    Изолирующие клещи применяют для операций со вставками трубчатых предохранителей, а также для надевания на ножи однополюсных разъединителей и снятия колпаков. Изолирующие клеши выполняют из пластмассы.
    Дополнительные электрозащитные средства в электроустановках напряжением до 1000 В
    Дополнительными электрозащитными средствами являются диэлектрические галоши (боты), сапоги, диэлектрические резиновые коврики, дорожки и изолирующие подставки.
    Диэлектрические боты, галоши и сапоги применяют для изоляции человека от основания, на котором он стоит. Боты применяют в электроустановках любого напряжения, а галоши и сапоги — только при напряжении до 1000 В.
    Диэлектрические коврики и дорожки — это изолирующие основания. Их применяют в закрытых электроустановках любого напряжения.
    Изолирующие подставки также изолируют человека от грунта или пола. В электроустановках напряжением до 1000 В изолирующие подставки выполняют без фарфоровых изоляторов, а выше 1000 В — обязательно на фарфоровых изоляторах.

  23. 25.Системы заземления электрических сетей, зданий, сооружений
    Классификация систем заземления электроустановок с напряжением 1 кВ


  24. 26.Защитное заземление – заземление точки или точек системы, или установки, или оборудования в целях электробезопасности.
    Назначение: устранение опасности поражения током в случае прикосновения к корпусу электроустановки и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус и по другим причинам.
    Принцип действия: снижение до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус и другими причинами. Это достигается путем уменьшения потенциала заземленного оборудования (уменьшением сопротивления заземлителя), а так же путем выравнивания потенциалов основания, на котором стоит человек, и заземленного оборудования (подъемом потенциала основания, на котором стоит человек, до значения, близкого к значению потенциала заземленного оборудования).
    Типы заземляющих устройств:
    1. Выносное – заземлитель вынесен за пределы площадки, на которой размещено заземляемое оборудование, или сосредоточен на некоторой части этой площадки. Недостаток: отдаленность от оборудования, рост сопротивления заземлителя (длинное соединение). Достоинство: возможность выбора места размещения элктродов заземлителя с наименьшим сопротивлением грунта.

    2. Контурное — электроды заземлителя располагаются по контуру площадки, где находится заземляемое оборудование, а так же внутри этой площадки. Достоинства: уменьшение потенциала заземлителя, выравнивание потенциала на площадке.

    Выполнение заземляющих устройств:
    Различают:
    • искусственные (предназначены только для заземлания);
    вертикальные электроды (трубы, уголки, прутки);
    горизонтальные электроды (полосы, сталь круглого сечения);
    • естественные (находящиеся в земле металлические предметы иного назначения (металлические и ж/б конструкции зданий, сооружений, свинцовые оболочки кабелей, проложенных в земле и т.д.)).

  25. 27. Зануление ( определение, назначение, принцип действия, область применения, назначение элементов схемы ( нулевой защитный проводник, повторное заземление нулевого защитного проводника))
    Зануление – это преднамеренное электрическое соединение открытых проводящих частей электроустановок с глухозаземленной нейтральной точкой генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с зазмеленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.
    Зануление необходимо для обеспечения защиты от поражения электрическим током при косвенном прикосновении за счет снижения напряжения корпуса относительно земли и быстрого отключения электроустановки от сети.
    Область применения зануления:
    • Электроустановки напряжением до 1 кВ в трехфазных сетях переменного тока с заземленной нейтралью ( система TN – S; обычно это сети 220/117, 380/220, 660/380 В);
    • Электроустановки напряжением до 1 кВ в однофазных сетях переменного тока с заземленным выводом;
    • Электроустановки напряжением до 1 кВ в сетях постоянного тока с заземленной средней точкой источника.

    Следовательно, зануление обеспечивает защиту от поражения электрическим током при замыкании на корпус за счет ограничения времени прохождения тока через тело человека и за счет снижения напряжения прикосновения.
    Назначение отдельных элементов схемы зануления. Из рис.1 видно, что для схемы зануления необходимы нулевой защитный проводник, глухое заземление нейтрали источника тока и повторное заземление нулевого защитного проводника. Рассмотрим назначение этих элементов применительно к наиболее распространенным электрическим сетям – трехфазным переменного тока.
    Назначение нулевого защитного проводника в схеме зануления – обеспечить необходимое для отключения установки значение тока однофазного короткого замыкания путем создания для этого тока цепи с малым сопротивлением.
    Назначение заземления нейтрали обмоток источника тока, питающего сеть до 1 кВ, предназначено для снижения напряжения зануленных открытых проводящих частей ( а следовательно, нулевого защитного проводника) относительно земли до допустимого значения при замыкании фазного провода на землю.
    Повторное заземление нулевого защитного проводника практически не влияет на время отключения электроустановки от сети. Однако, при эксплуатации зануления могут возникнуть такие ситуации, когда повторное заземление нулевого защитного проводника необходимо, например, при обрыве нулевого защитного проводника. При применении системы TN рекомендуется выполнять повторное заземление PE – и PEN – проводников на вводе в электроустановки зданий, а также в других доступных местах. Для повторного заземления нулевых защитных проводников следует в первую очередь использовать естественные заземлители. В этом случае сопротивление растеканию тока заземлителя повторного заземления не нормируется. Внутри больших и многоэтажных зданий аналогичную функцию выполняет уравнивание потенциалов посредством присоединения нулевого защитного проводника к главной заземляющей шине.

  26. 28. Выравнивание потенциалов.( Назначение и область применения)
    Выравнивание потенциалов применяют для сниже¬ния напряжений прикосновения и шага между точками электрической цепи, к которым возможно одновременное прикосновение или на которых может одновременно стоять человек. Потенциалы выравнивают, как правило, путем устройства контурных заземлений. Вертикальные заземлители (трубы, уголки) в контурном заземлении располагают как по контуру, так и внутри защищаемой зоны и соединяют стальными полосами. При замыкании токоведущих частей электроустановок на корпус, соединенный с таким контурным заземлителем, участки земли внутри контура приобретают высокий потенциал, близ-кий к потенциалу заземлителей. Тем самым максимальные напряжения прикосновения и шага ∆Umax снижаются до допустимых для человека значений.

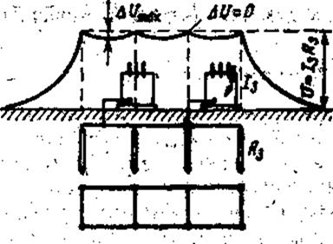

    На рисунке показан контур заземления, на который произошел пробой. Сплошной линией обозначена результирующая кривая потенциалов поверхности земли относительно удаленной «земли» или точек нулевого потенциала. Как можно видеть, выравнивание потенциалов достигает желаемого результата только внутри контура. За его пределами наблюдается резкий спад потенциалов;
    Распределение потенциалов на поверхности земли вне контура заземления отличается от распределения их при растекании тока с одиночного, заземлителя. Точки поверхности земли, имеющие нулевой потенциал, удалены от контура заземления значительно дальше 20 м — расстояния до нулевых потенциалов, при растекании тока с одиночного заземлителя.

  27. 29.Уравнивание потенциалов.
    Уравнивание потенциалов — электрическое соединение проводящих частей для достижения равенства их потенциалов. ( ПУЭ)
    Уравнивание потенциалов заключается в металлическом соединении между собой открытых проводящих частей электрооборудования (корпусов), а также сторонних проводящих частей (металлоконструкций, трубопроводов), чтобы устранить или уменьшить напряжение между ними при появлении электрического потенциала на одной из них, например при повреждении изоляции.

  28. 30. Виды изоляции. Контроль сопротивления изоляции ( определение, виды контроля изоляции)
    Изоляция электрических установок разделяется на внешнюю и внутреннюю.
    К внешней изоляции установок высокого напряжения относят изоляционные промежутки между электродами (проводами линий электропередачи (ЛЭП), шинами распределительных устройств (РУ), наружными токоведущими частями электрических аппаратов и т.д.), в которых роль основного диэлектрика выполняет атмосферный воздух. Изолируемые электроды располагаются на определенных расстояниях друг от друга и от земли (или заземленных частей электроустановок) и укрепляются в заданном положении с помощью изоляторов.
    К внутренней изоляции относится изоляция обмоток трансформаторов и электрических машин, изоляция кабелей, конденсаторов, герметизированная изоляция вводов, изоляция между контактами выключателя в отключенном состоянии, т.е. изоляция герметически изолированная от воздействия окружающей среды корпусом, оболочкой, баком и т.д. Внутренняя изоляция как правило представляет собой комбинацию различных диэлектриков (жидких и твердых, газообразных и твердых).
    Важной особенностью внешней изоляции является ее способность восстанавливать свою электрическую прочность после устранения причины пробоя. Однако электрическая прочность внешней изоляции зависит от атмосферных условий: давления, температуры и влажности воздуха. На электрическую прочность изоляторов наружной установки влияют также загрязнения их поверхности и атмосферные осадки.
    Особенностью внутренней изоляции электрооборудования является старение, т.е. ухудшение электрических характеристик в процессе эксплуатации.Вследствие диэлектрических потерь изоляция нагревается. Может произойти чрезмерный нагрев изоляции, который приведет к ее тепловому пробою. Под действием частичных разрядов, возникающих в газовых включениях, изоляция разрушается и загрязняется продуктами разложения.
    Контроль изоляции — это измерение ее активного или омического сопротивления с целью обнаружения дефектов и предупреждения замыкания на землю и коротких замыканий.
    Существует два вида контроля изоляции: периодический и постоянный.
    Постоянный контроль — это наблюдение за сопротивлением изоляции под рабочим напряжением в течение всего времени работы электроустановки без автоматического отключения.
    Периодический контроль состояния изоляции электроустановок напряжением до 1000 В производится не реже одного раза в три года.
    Состояние изоляции проверяется также перед вводом электроустановок в эксплуатацию и после длительного пребывания в нерабочем положении.
    Измерение сопротивления изоляции производят при помощи омметра или мегомметра
    Изоляцию электроустановок испытывают напряжением промышленной частоты, как, правило, в течение 1 мин. Дальнейшее воздействие может испортить изоляцию.
    Испытание изоляции повышенным напряжением производят при капитальном и текущем ремонтах электрооборудования, а также в случаях, когда во время работы обнаружен дефект.

  29. 31. Сверхнизкое напряжение
    Сверхнизкое напряжение — это напряжение, не превышающее значений 50 В переменного тока и 120 В постоянного тока.
    Под сверхнизким напряжением понимают такие напряжения в электрических цепях переменного и постоянного тока, которые при определённых условиях не представляют опасности для человека. Человек и животные, прикоснувшиеся к токоведущей части или к открытой проводящей части, которые находятся под сверхнизким напряжением, обычно не подвергаются опасности поражения электрическим током. В стандартах Международной электротехнической комиссии максимальное значение сверхнизкого напряжения переменного тока установлено равным 50 В, постоянного тока – 120 В. В ГОСТ Р МЭК 449–96 «Электроустановки зданий. Диапазоны напряжения», введённом в действие с 1 января 1997 г., сверхнизкому напряжению соответствует напряжение диапазона I.
    В зависимости от условий, в которых эксплуатируют электрооборудование, величина сверхнизкого напряжения может быть установлена нормативными и правовыми документами значительно меньше указанных максимальных значений. Для частей электроустановки здания, размещённых в помещениях с повышенной опасностью поражения электрическим током, сверхнизким напряжением считают напряжение не более 25 В переменного тока и 60 В постоянного тока, а в особо опасных условиях – напряжение, которое не превышает 12 В переменного тока и 30 В постоянного тока.

  30. 32. Защитное электрическое разделение сети.
    Под электрическим разделением сети понимается разделение сети на отдельные, не связанные между собой участки. Для этого применяют разделительные трансформаторы, которые изолируют электроприемники от общей сети и, следовательно, предотвращают воздействие на них возникающих в сети токов утечки, емкостных проводимостей, замыканий на землю, последствий повреждений изоляции, т.е. исключают обстоятельства, которые повышают вероятность электропоражения.
    Защитное разделение сетей обычно используют в электроустановках до 1000 В, эксплуатация которых связана с особой и повышенной опасностью (передвижные электроустановки, ручной электрифицированный инструмент и др.).
    Область применения:
    Сети до 1000 В с изолированной нейтралью, эксплуатация которых связана с повышенной опасностью, в частности:
    1) передвижные ЭУ;
    2) ручной электроинструмент;
    3) лаборатории;
    4) испытательные стенды, наладочные стенды;
    5) при ремонте в топках, газоходах, котлах.
    Основная цель:
    Уменьшить за счет высоких сопротивлений фаз относительно земли.
    Недостатки (особенности):
    1) не допускается заземление нейтрали или одного из выводов вторичной обмотки РТ или преобразователя;
    2) при глухом замыкании на землю при однофазном прикосновении человека к исправной фазе, он попадает под линейное напряжение.
    3) при двухфазном прикосновении — не достигает своей цели.
    Чтобы избежать опасности замыкания на землю необходимо постоянно следить за состоянием изоляции и своевременно устранять ее повреждения.
    РТ – это трансформатор с коэффициентом трансформации 1:1, между обмотками экран. РТ отделяет ЭП от разветвленной первичной сети, в которой велика вероятность замыкания на землю и от общего ЗУ, на котором возможно появление опасных потенциалов при таких замыканиях. К РТ рекомендуют присоединять 1 ЭП, при увеличении количества ЭП опасность возрастает.
    Принцип работы:
    Разветвленная сеть большой протяженности имеет значительную емкость и небольшое Rизотносительно земли. Iзз в такой сети и соответственно Ih — при однофазном прикосновении может быть значительным т.е. опасным.
    Если единую сильно разветвленную сеть разделить на ряд небольших сетей такого же напряжения, при этом в сети уменьшится емкость, увеличится Rиз и опасность снизится. Ток через человека определяется высоким сопротивлением фаз относительно земли:
    (для сети 380В).

  31. 33.Защитное отключение
    Защитным отключением называетсяавтоматическое отключение электроустановок при однофазном (однополюсном) прикосновении к частям, находящимся под напряжением, недопустимым для человека, и (или) при возникновении в электроустановке тока утечки (замыкания), превышающего заданные значения.
    Назначение защитного отключения — обеспечение электробезопасности, что достигается за счет ограничения времени воздействия опасного тока на человека. Защита осуществляется специальным устройством защитного отключения (УЗО), которое, работая в дежурном режиме, постоянно контролирует условия поражения человека электрическим током.
    Область применения: электроустановки в сетях с любым напряжением и любым режимом нейтрали.
    Наибольшее распространение защитное отключение получило в электроустановках, используемых в сетях напряжением до 1 кВ с заземленной или изолированной нейтралью.
    Принцип работы УЗО состоит в том, что оно постоянно контролирует входной сигнал и сравнивает его с наперед заданной величиной (устав-кой). Если входной сигнал превышает уставку, то устройство срабатывает и отключает защищенную электроустановку от сети. В качестве входных сигналов устройств защитного отключения используют различные параметры электрических сетей, которые несут в себе информацию об условиях поражения человека электрическим током.
    Все УЗО по виду входного сигнала классифицируют на несколько типов (рис. 4.11).

    Классификация УЗО по виду входного сигнала

    Кроме того УЗО могут классифицироваться по другим критериям, например, по конструктивному исполнению.
    Основными элементами любого устройства защитного отключения являются датчик, преобразователь и исполнительный орган.
    Основными параметрами, по которым подбирается то или иное УЗО являются: номинальный ток нагрузки т.е. рабочий ток электроустановки, который протекает через нормально замкнутые контакты УЗО в дежурном режиме; номинальное напряжение; уставка; время срабатывания устройства.
    Рассмотрим более подробно УЗО, реагирующее на потенциал корпуса относительно земли, предназначенное для обеспечения безопасности при возникновении на заземленном (или зануленном) корпусе электроустановки повышенного потенциала. Датчиком в этом устройстве (рис.4.12) служит реле Р, обмотка которого включена между корпусом электроустановки и вспомогательным заземлителем Rв. Электроды вспомогательного заземлителя Rв располагаются вне зоны растекания токов заземлителя Rз.

    Рис. Схема УЗО, реагирующего на потенциал корпуса
    При замыкании на корпус защитное заземление Rз снизит потенциал корпуса относительно земли до величины j з=IзRз. Если по каким-либо причинам окажется, что j з > j здоп , где j здоп — потенциал корпуса, при котором напряжение прикосновения не превышает допустимого, то срабатывает реле Р, которое своими контактами замкнет цепь питания катушки коммутационного аппарата и произойдет отключение поврежденной электроустановки от сети.
    Фактически данный тип УЗО дублирует защитные свойства заземления или зануления и применяется в качестве дополнительной защиты, повышая надежность заземления или зануления.
    Данный тип УЗО может применяться в сетях с любым режимом нейтрали, когда заземление или зануление неэффективно.
    УЗО, реагирующее на дифференциальный (остаточный) ток, находят широкое применение во всех отраслях промышленности. Характерной их особенностью является многофункциональность. Такие УЗО могут осуществлять защиту человека от поражения электрическим током при прямом прикосновении, при косвенном прикосновении, при несимметричном снижении изоляции проводов относительно земли в зоне защиты устройства, при замыканиях на землю и в других ситуациях.
    Принцип действия УЗО дифференциального типа заключается в том, что оно постоянно контролирует дифференциальный ток и сравнивает его с уставкой. При превышении значения дифференциального тока уставки УЗО срабатывает и отключает аварийный потребитель электроэнергии от сети. Входным сигналом для трехфазных УЗО является ток нулевой последовательности. Входной сигнал УЗО функционально связан с током, протекающим через тело человека Ih.
    Область применения УЗО дифференциального типа – сети с заземленной нейтралью напряжением до 1 кВ (система TN — S).
    Схема включения УЗО, реагирующего на дифференциальный ток в сети с заземленной нейтралью типа TN — S представлена на рис 4.13.

    Рис.4.13. Схема подключения к сети УЗО (система TN – S), реагирующего на дифференциальный ток
    Датчиком такого устройства является трансформатор тока нулевой последовательности (ТТНП), на выходных обмотках которого формируется сигнал, пропорциональный току через тело человека Ih. Преобразователь УЗО (П) сравнивает значение входного сигнала с уставкой, значение которой определяется допустимым током через человека, усиливает входной сигнал до уровня, необходимого для управления исполнительным органом (ИО). Исполнительный орган, например, контактор, отключает электроустановку от сети в случае возникновения опасности поражения электрическим током в зоне защиты УЗО.
    По условиям функционирования дифференциальные УЗО подразделяются на следующие типы: АС, А, В, S, G.
    УЗО типа АС – устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий.
    УЗО типа А – устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие.
    УЗО типа В – устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальные токи.
    УЗО типа S – устройство защитного отключения, селективное (с выдержкой времени отключения).
    УЗО типа G – то же, что и типа S,но с меньшей выдержкой времени
    Конструктивно дифференциальные УЗО разделяются на два типа:
    Электромеханические УЗО, функционально не зависящие от напряжения питания. Источником энергии, необходимой для функционирования таких УЗО – выполнения защитных функций, включая операцию отключения, является сам входной сигнал – дифференциальный ток, на который оно реагирует.
    Электронные УЗО, функционально зависящие от напряжения питания. Их механизм для выполнения операции отключения нуждается в энергии, получаемой либо от контролируемой сети, либо от внешнего источника.
    Основными параметрами УЗО дифференциального типа являются:
    Уставка (дифференциальный отключающий ток);
    Время срабатывания;
    Ток нагрузки;
    Напряжение питания.

  32. 34. Организационные меры защиты (для квалификационного персонала)
    Инструктаж, как организационное средство защиты:

    Инструктаж — это общественное мероприятие, при котором работникам сообщается набор определённых знаний, непосредственно связанных с их рабочей деятельностью, и необходимых для безопасного и правильного выполнения ими своих обязанностей (профессиональных). При этом осведомлении у работников формируются чёткие убеждения в абсолютной важности и необходимости выполнения данных норм и правил по электробезопасности на производстве.

    Можно выделить такие виды инструктажа:

    · 1. техника безопасности (электробезопасности);

    · 2. вводный инструктаж;

    · 3. первичный инструктаж;

    · 4. периодический инструктаж (или повторный).

    Оптимальный режим труда и отдыха можно достичь:

    · сведение к минимуму малоподвижности и монотонности

    · делать перерывы и паузы в работе

    · чередовать разновидности работ и условия рабочей среды

    · работа в приемлемом и комфортном ритме и темпе

    · применять положительное психологическое действие музыки, цвета и эстетики

    · использовать средства индивидуальной защиты (пример: наушники при шуме)

  33. 35. Обеспечение безопасности работ в электроустановках

    1. ОФОРМЛЕНИЕ РАБОТ – нарядом – допуском, распоряжением, которые определяют категорию и характер работы, место, время, квалификационный состав бригады, условия безопасности работы и ответственных работников (руководитель или производитель работ и наблюдающий и допускающий).

    Наряд выписывается в двух экземплярах: один вручается производителю, другой остается у лица выдавшего наряд. Руководитель (производитель) получает инструктаж и расписывается за него.

    2. ДОПУСК К РАБОТЕ осуществляет допускающий.

    Руководитель работ инструктирует бригаду непосредственно на рабочем месте, при необходимости, показывает безопасные приемы выполнения работ. Работники расписываются за инструктаж.

    Допускающий доказывает бригаде, что напряжение отсутствует: в установках выше 35 кВ – показом наложенных заземлений; в установках ниже 35 кВ там, где заземления не видны – прикосновением к токоведущим частям рукой, после предварительной проверки отсутствия напряжения указателем или штангой.

    3. НАДЗОР ВО ВРЕМЯ РАБОТЫ осуществляет руководитель работ без права участия в работе.

    В зависимости от категории работ наблюдающий должен иметь III или IV группу по электробезопасности.

    4. ПЕРЕРЫВЫ В РАБОТЕ, перевод бригад на новое рабочее место. В этом случае наряд остается на руках у производителя, он же осуществляет допуск к работе после перерыва. Перевод бригады осуществляется допускающим, а при его отсутствии, ответственным руководителем.

    5. ОКОНЧАНИЕ РАБОТ. Рабочее место приводится в порядок, принимается руководителем, который после вывода бригады производителем работ, расписывается в наряде и отдает его оперативному персоналу.

    6. ИНСТРУКТАЖ – доведение до персонала содержания основных требований и организации безопасного труда и соблюдения правил техники безопасности при эксплуатации электроустановок, разбор происшедших или возможных ошибок на рабочих местах инструктируемых, углубление знаний и навыков безопасного производства работ, поддержание и расширение знаний по правилам пожарной безопасности.

  34. 36. Группы электробезопасности электротехнического персонала и условия их присвоения.

на Блоге
в Вконтакте
в Фейсбук
